一、全纖維井式電阻爐用途

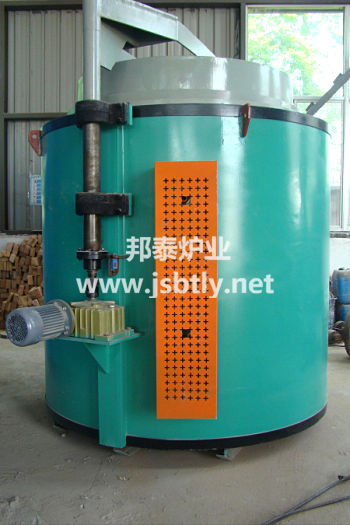

RJ3-300-9全纖維井式鋼絲退火爐是周期作業爐，主要用于線材產品的完全退火等熱處理之用。
二、全纖維井式電阻爐結構簡介
本電爐結構主要由爐體、加熱元件、爐膽、爐蓋和電控系統組成。爐體：整體呈圓柱狀，采用型鋼及鋼板焊接成框架結構。爐殼由型鋼及鋼板焊接而成。
爐襯：爐襯為爐膛保溫部分，采用全纖維結構，選用目前國內全新型標準型陶瓷纖維毯作為爐膛的隔熱保溫材料，該纖維毯是一種人造無機金屬纖維材料，20世紀美國首先在加熱爐上使用，由于其卓越的性能，各先進國家紛紛研制使用，我國在90年代得到較多的推廣應用，在技術上已完全成熟可靠。近年來我公司加大了這方面的技術開發，已為眾多用戶生產制造了多種系列的近百臺全纖維工業電爐，其中有電爐、氣爐、油爐等，制作時使用專用設備按爐膛尺寸制作成折疊塊，并在加工過程留有一定的壓縮量，以保證折疊塊在砌筑完畢后，每塊陶瓷纖維塊在不同方向膨脹，使折疊塊之間互擠成無間隙的整體，達到完好蓄熱效果，并且錨固件設置于爐體冷面，提高了纖維的耐高溫強度。
耐火纖維爐襯材料容重小，耐火度≥1400℃，受熱收縮不會膨脹，并且有導熱系數小（纖維0.13Kcal/mh℃\而0.6輕質磚為0.3Kcal/mh℃）、蓄熱少（全纖維爐墻為1726KJ/m，而耐火磚爐墻為453633KJ/m）的優越性能，實踐證明這種新型的輕質耐火纖維材料在工業爐上的使用具有較多的優點：體重輕、蓄熱損失小、散熱損失小、節能效果好、使用壽命長、爐體密封性能好、檢修方便等優點。采用全纖維爐膛結構是目前爐業產品的流行趨勢，產品經廣大用戶的廣泛使用，節能效果明顯，使用壽命較長，維護方便，深受用戶的喜愛，是用戶的首選產品。
爐底保溫層采用硅藻土保溫磚、標準耐火粘土磚組成保溫層，承重部分采用重質高鋁磚。
本爐爐體加熱元件全部采用上海電工合金廠原裝電阻帶0Cr25Al5作為加熱元件，此加熱元件具有抗氧化性好，使用溫度高，電阻率高，密度小，采用先進的掛壁結構，輻射效率高，強化了爐內熱交換，提高了爐子熱效率，并延長了電熱元件的使用壽命。
電熱元件的安裝: 采用先進的掛幫結構，輻射效率高，強化了爐內熱交換，提高了爐子熱效率，并延長了電熱元件的使用壽命。加熱元件采用特制模具加工成波形結構，安裝于爐膛四周，安裝時考慮安全可靠，施工方便，結構合理和制作容易的原則。采用陶釘安裝電阻帶時用陶瓷墊圈將電阻帶與纖維爐襯隔開，陶釘從電阻帶波峰內穿過陶瓷墊圈，順時針旋轉，擰入纖維爐襯，因陶釘帶有梯形羅紋，與纖維的附著力很強，所以電阻帶固定牢固安裝方便。

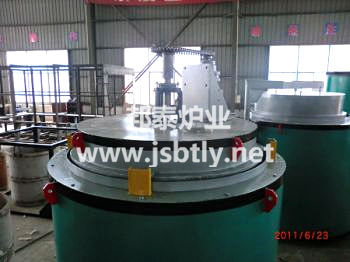

爐蓋：本爐有兩只爐蓋，爐蓋鋼結構由型鋼及鋼板焊接成型，纖維毯模塊做保溫層，爐蓋的啟閉采用手動起吊方式，采用車間原有行車對爐蓋進行起吊，有爐蓋的兩側安裝有供爐蓋歸位的導向裝置。 爐膽：本爐有兩只爐膽，爐膽采用10mmA3鋼板經過滲鋁后焊接而成，兩只爐膽交替使用，既節約了能源又增加了生產效率。
三、全纖維井式電阻爐控制系統
本爐分二區控溫，爐溫控制系統采用先進的智能溫度控制儀來實現爐膛內的升溫和爐溫控制，本系統具有先進的智能PID控制算法，四位超大LCD顯示，具有完美的自整定、自適應功能，控溫和爐溫同時顯示，自動調節控制爐膛內的加熱功率，操作方便，配套控制系統還具有聲光超溫報警等功能。本爐溫控制系統功率觸發采用三相三線制無觸點輸出模塊配套雙向可控硅，控溫精確穩定。本系統另配有一臺中圓圖記錄儀，能及時準確的記錄下每一爐的溫度，以備查驗。
本系列井式電阻爐必須安裝在事先做好的基礎坑內或車間特殊的地坪上，坑的寬度尺寸應能有連接加熱元件及取出熱電偶的空余位置，本基礎由用戶自行建造。
注：該全纖維井式電阻爐可根據客戶要求專業設計制造。
