一、簡介：

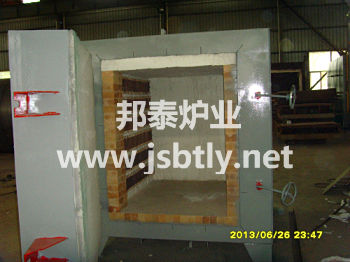

高溫箱式電阻爐爐殼由型鋼及鋼板等焊接而成的，爐膛保溫層爐膛保溫部分采用全纖維保溫形式,選用日本YESO新型節能高鋁陶瓷纖維毯作為爐膛的隔熱保溫材料，該纖維毯是一種人造無機金屬纖維材料，20世紀美國首先在加熱爐上使用，由于其卓越的性能，各先進國家紛紛研制使用，我國在近年得到較多的推廣應用，在技術上已完全成熟可靠。近年來我公司加大了這方面的技術開發，已為眾多用戶生產制造了多種系列的近百臺全纖維工業電爐，其中有電爐、氣爐、油爐等，受到了用戶的一致認可。高鋁耐火纖維爐襯材料容重小，耐火度≥1500℃，受熱收縮不會膨脹，并且有導熱系數�。ɡw維0.13Kcal/mh℃\而0.6輕質磚為0.3Kcal/mh℃）、蓄熱少（全纖維爐墻為1726KJ/m，而耐火磚爐墻為453633KJ/m）的優越性能，實踐證明這種新型的輕質耐火纖維材料在工業爐上的使用具有較多的優點：

（1）、美觀、輕便，本爐膛比原有爐膛輕3—5倍。

（2）、耐用，本爐膛維修率低，使用壽命比耐火磚爐襯爐襯延長1倍以上。（3）、節能性能好，本爐膛升溫速度快，與耐火磚爐膛相比較節能20%—35%。

制作方法是將纖維毯壓縮成整體纖維爐墻，并用描固件固定在爐體上，既堅固耐用又美觀。

爐底為承重部分，全部采用高鋁耐火磚砌筑而成。

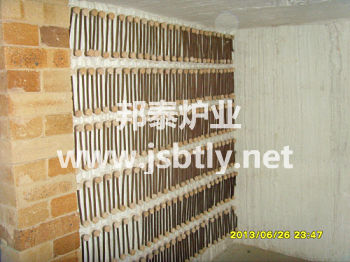

本爐選用槽型GDC硅碳棒作為本爐加熱元件，分布在爐膛的兩側，接線端放置在爐膛的頂部。

爐門升降與密封：

本爐爐門的升降采用電動葫蘆升降，爐門壓緊裝置采用自動壓緊結構，當爐門提升時，爐門的自重通過杠桿將爐門自動松開，并水平移出一段距離后上升，當爐門下降到位，爐門放下到臺面上的滑輪上面需壓緊，此種結構的壓緊裝置使爐門上的纖維平面與爐口棉之間無摩擦產生，具有安全性能好、使用壽命長的特點。

當爐門打開時電爐電源立即切斷，以保證操作人員的安全，在爐體頂部有一熱電偶孔，在使用時將熱電偶插入爐膛，再通過電爐控制柜來控制爐膛內的溫度。

本爐爐溫控制系統采用TCW-32A型智能溫控調節儀配套可控硅來實現爐膛內的升溫和爐溫控制，本系統具有先進的智能PID控制算法，具有完美的自整定、自適應功能，智能溫控儀為雙四位液晶數碼管顯示，控溫和爐溫同時顯示，并能夠自動調節控制爐膛內的加熱功率，操作方便，本爐溫控系統特設有軟起運功能，使電爐功率在開始加熱初期按設定的時間均勻的上升，避免了硅碳棒在剛起動時突然達到最大而影響硅碳棒的使用壽命。

熱電偶采用鉑銠材質。

二、控制系統

控制系統還具有超溫聲光報警等功能。本爐溫控制系統功率觸發采用三相三線制可控硅觸發無觸點輸出模塊，控溫精確穩定。本系統另配有一臺電表。
