一、用途：

    本系列臺車退火爐是周期作業爐，屬大型工業電爐，主要供一般大、中型鑄件或合金機件在額定溫度下熱處理之用。

二、結構簡介：

本臺車爐由爐體（包括爐襯）、爐門、爐車、爐門起吊機構、爐車行走機構、加熱元件、溫控系統、溫度記錄等部分組成。

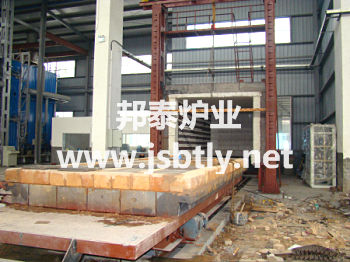

本爐為臺車式電阻爐，工件加熱時，將臺車開出爐體外，將工件擺放在臺車上。

本爐爐體為鋼結構，鋼骨架由型鋼、鋼板等焊接而成，整個鋼結構設計合理，結構牢固。

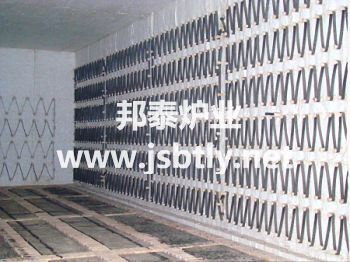

加熱元件采用首鋼產的高電阻合金0Gr25Al5電阻帶布置在爐側、爐后墻及臺車上。

爐襯采用全纖維大板塊結構吊掛在鋼骨架上，承重部分采用重質耐火磚砌筑，以增強爐襯的結構強度。臺車保溫層采用硅酸鋁耐火纖維、硅藻土保溫磚復合結構，以提高爐體的保溫性能。

三、控制系統

控制部分采用PID可控硅過零觸發聯鎖控制，溫控部分采用上海國龍儀表廠生產的智能控制。記錄采用上海大華記錄儀記錄溫度曲線。同時大華儀表可監控電爐升溫及超溫報警并自動切斷電流功能。佩帶電流電壓表顯示爐子的缺相。
